الهياكل المعدنية

الهيكل المعدني هو العظم اللي يشيل المبنى: أعمدة، جسور، مدادات، وتربيط. والناس تشوفه بعد ما يتركب، بس أغلب جودة أي هياكل معدنية تتحدد قبل ذلك بكثير: على طاولة المهندس وفي الورشة.

هالصفحة تشرح كيف يمشي تنفيذ الهياكل المعدنية عندنا، من الحسابات لين آخر برغي. وتشرح كمان وش تفحص بنفسك، لأن الهيكل اللي ينغطى بالألواح ما عاد تشوف تفاصيله.

1. تصميم هياكل معدنية على الأحمال الفعلية

المهندس يحسب الأحمال: وزن الهيكل نفسه والتغطية، والرياح، وأي حمل تشغيل مثل رافعة علوية أو معدات معلقة أو ألواح شمسية. ومن الحسابات يطلع مقاس كل عنصر. التصميم لازم يكون على كود البناء السعودي ومعتمد من مكتب هندسي.

أكثر شي ينسونه الناس في هالمرحلة هو المستقبل. لو تفكر تركّب رافعة علوية بعد سنتين، أو تضيف ميزانين، أو تمد المبنى من جهة وحدة، قوله الحين. إضافة حمل ما انحسب تعني تقوية، والتقوية بعد التركيب أصعب وأغلى بكثير من مقاس أكبر شوي من البداية.

وفيه سؤال ثاني يحدد شكل الهيكل كله: تبي الداخل مفتوح بدون أعمدة، ولا عادي يكون فيه أعمدة وسطية؟ البحر الحر الكبير يريحك في الحركة والرفوف، بس يكبّر مقاسات الجسور. والأعمدة الوسطية توفر في الحديد، بس لازم تنحط في أماكن ما تعارض الممرات.

أنواع هياكل حديد حسب الاستخدام

مو كل هيكل مثل الثاني. هذي الأنظمة اللي تتكرر في الهناجر والمستودعات والمباني الصناعية، ومتى يناسب كل واحد:

وكل نظام من هذي يتركب من نوعين من المقاطع: مقاطع رئيسية (مدرفلة جاهزة أو مقاطع ملحومة متغيرة العمق) للأعمدة والجسور، ومقاطع خفيفة مشكّلة على البارد بشكل Z أو C للمدادات وحاملات الجدران.

هياكل معدنية للمصانع والمولات

المصنع والمول يشتركون في البحر الواسع، لكن اللي يحكم التصميم مختلف. في المصنع الحِمل الحقيقي يجي من تحت السقف: رافعة علوية، وخطوط إنتاج معلّقة، ومكاين تحتاج قواعد مستقلة عن قواعد الأعمدة. عشان كذا نطلب مخطط خط الإنتاج قبل ما نبدأ الحسابات، والتفاصيل في صفحة إنشاء المصانع.

في المول أو المعرض الكبير الوضع ثاني: الزوار يبون مساحة بدون أعمدة كثيرة، والواجهات زجاج، وفوق السقف وحدات تكييف ثقيلة. هنا يصير الهبوط تحت الحمل هو الرقم اللي نراقبه، لأن الزجاج ما يتحمل حركة الهيكل مثل ألواح الصاج. والهيكل المعدني في المول جزء من مبنى فيه خرسانة وأنظمة حريق وتكييف، فالتنسيق مع المكتب الهندسي من أول يوم يوفّر تعديلات مكلفة بعدين.

هياكل حديد ولا مبنى خرسانة؟

سؤال يجينا كثير، والجواب يعتمد على الاستخدام. للمساحات المفتوحة الكبيرة مثل المستودعات والورش والهناجر، الهياكل المعدنية غالبًا هي الخيار العملي. وللمباني متعددة الأدوار السكنية أو المكتبية، الخرسانة لها مكانها. هذي مقارنة عامة:

المقارنة هذي اتجاه عام، مو حكم. المكتب الهندسي هو اللي يقرر بعد ما يشوف الموقع والاستخدام.

هياكل معدنية في الحر والرطوبة: وش يتغير بين منطقة وثانية؟

الحديد يتمدد مع الحرارة وينكمش مع البرودة. في القصيم والرياض الفرق بين حر الظهر وبرد الليل في الصيف واضح، وفي المباني الطويلة جدًا يحسب المهندس هالتمدد في تفاصيل الوصلات والتغطية. والشمس المباشرة تبهّت الدهان الخارجي مع الوقت، فاللون والنوع ينختارون على هالأساس.

في جدة والدمام القصة غير. الرطوبة والملوحة تهاجم الحديد المكشوف بسرعة، وأي نقطة دهان مخدوشة تصير بداية صدأ. هناك نشدد على الجلفنة أو أنظمة الدهان متعددة الطبقات، وعلى إن الوصلات والبراغي نفسها تكون محمية بنفس المستوى. ولو مشروعك حظيرة مواشي في أي منطقة، عامله كأنه بيئة رطبة، لأن الأمونيا والرطوبة داخل الحظيرة تأكل الحديد.

يعني نفس التصميم من هياكل معدنية ما ينسخ ويلصق بين بريدة وجدة. الحماية تتغير، وأحيانًا تفاصيل التصريف والمزاريب بعد.

2. المخططات التنفيذية

المخطط الإنشائي يقول «هنا جسر بهذا المقاس». المخطط التنفيذي (شوب درونق) يقول كيف يتقص الجسر، وين ثقوبه، وكيف ينربط بالعمود. هذي المرحلة اللي تمنع المفاجآت في الموقع: قطعة ما تركب، أو ثقب في مكان غلط.

وفي المخططات التنفيذية بعد تنحدد أماكن الفتحات: الأبواب، الشبابيك، مخارج التهوية، ومسارات الكهرباء لو فيها حوامل على الهيكل. أي فتحة تنتبه لها هنا تنعمل في الورشة بدقة. وأي فتحة تنتبه لها بعد التركيب تنقص باللحام في الموقع.

3. تصنيع هياكل معدنية في الورشة

القص، والثقب، واللحام يصير في الورشة قد ما نقدر، لأن الشغل فيها أدق وأسهل في الفحص من الشغل في الموقع تحت الشمس. وكل قطعة تاخذ رقم يطابق المخطط، عشان التركيب يمشي بالترتيب.

اللحام في الورشة يكون على طاولة، والقطعة في وضع مريح للحّام. نفس اللحام فوق سقالة على ارتفاع وفي ريح فيها غبار نتيجته غير. عشان كذا نحاول نخلّص كل اللحام في الورشة، ونخلي الموقع للتجميع بالبراغي.

وبعد التصنيع يجي النقل. طول القطع لازم يناسب الشاحنة والطريق للموقع، وأحيانًا الجسر الطويل ينقسم قطعتين بوصلة مدروسة عشان يوصل. وفي الموقع، الحديد ما ينرمى على التراب. ينحط على مساند خشب أو حديد، مرفوع عن الأرض، عشان ما يتجمع تحته ماء أو رمل ويتخدش الدهان قبل التركيب.

4. الحماية من الصدأ

الحماية تبدأ قبل الدهان: السطح لازم ينظف من الصدأ والزيوت والقشرة. الدهان فوق سطح وسخ يتقشر مهما كان نوعه.

وفي كل الحالات، أي لحام أو قص يصير في الموقع لازم ينعاد دهانه، لأنه يخرّب الحماية مكانه. وتقدر تطلب إن سماكة الدهان تنكتب في العرض، وتنقاس بجهاز بسيط عند التوريد.

5. الوصلات: براغي ولا لحام؟

في الموقع نفضّل الوصلات بالبراغي: أسرع، وأسهل في الفحص، وما تحتاج لحام تحت الشمس والريح. اللحام مكانه الورشة. والبراغي نفسها لها درجات وعزم شد محدد، ومو أي برغي يركب.

البرغي الإنشائي مكتوب على راسه درجته. لو شفت براغي بدون علامة في وصلة رئيسية، اسأل. وبعد الشد، الوصلة تنفحص: هل الألواح لاصقة ببعض بدون فراغ؟ هل كل الثقوب فيها براغي؟ هالفحص ياخذ دقايق، ويكشف أشياء ما تنشاف بعد التغطية.

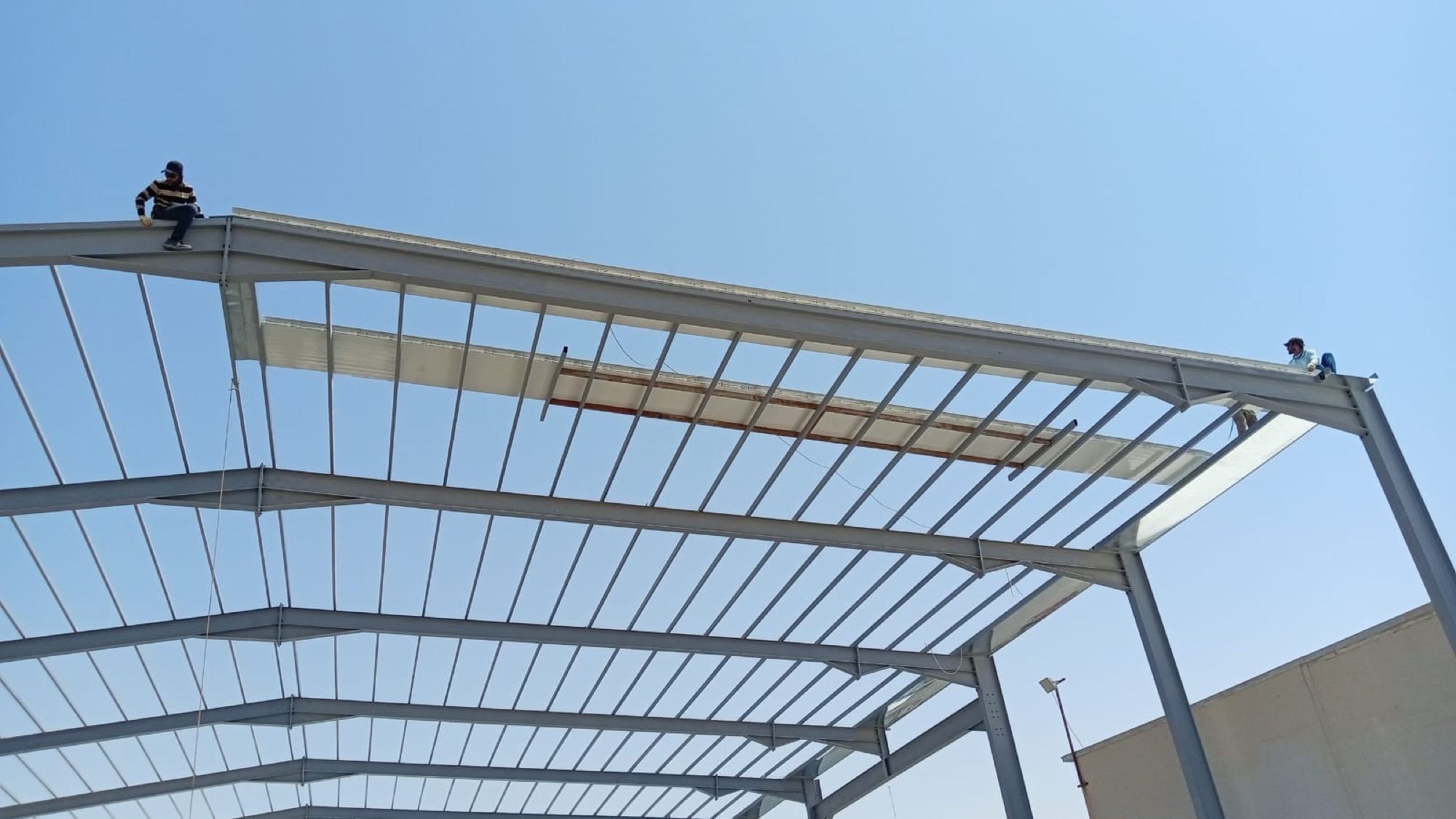

6. التركيب

قبل ما يجي الحديد، نتأكد إن القواعد ومساميرها في مكانها ومنسوبها صح. وبعدين: الأعمدة، ثم الجسور، ثم التربيط، ثم المدادات. التربيط المؤقت مهم أثناء التركيب، لأن الهيكل قبل ما يكتمل أضعف منه بعد ما يكتمل.

الرفع يحتاج رافعة مناسبة لوزن أكبر قطعة وللمسافة، ومساحة حول المبنى تقدر تتحرك فيها. والريح القوية توقف الرفع، خصوصًا الجسور الطويلة. وهذا مو تأخير. هذا سلامة.

وبعد ما يكتمل الهيكل وقبل التغطية، يتشيك على استقامة الأعمدة وانتظام الجسور. التصحيح في هالمرحلة سهل. بعد التغطية يصير صعب.

وش تفحص بنفسك في هياكل حديد قبل التغطية؟

ما تحتاج تكون مهندس عشان تسوي فحص أولي. هذي نقاط تقدر تطلبها أو تشوفها بعينك:

• شهادات الحديد من المصنع: توضح نوع الفولاذ ومواصفاته. ولمعرفة جهة المواصفات في المملكة، شوف الهيئة السعودية للمواصفات والمقاييس.
• المقاسات: قس سماكة الجسر والعمود وقارنها بالمخطط.
• اللحام: يكون متصل ومنتظم، بدون ثقوب أو تشققات ظاهرة.
• الدهان: بدون تقشر أو مناطق مكشوفة، خصوصًا عند الوصلات.
• البراغي: كاملة في كل وصلة، وعليها علامة الدرجة.
• التربيط: موجود ومشدود حسب المخطط، مو مرخي.

ولو تبي قائمة استلام كاملة بعد انتهاء الشغل، شوف استلام الأعمال المعدنية.

عيوب نشوفها في هياكل رخيصة

• مدادات خفيفة أو متباعدة، والنتيجة ألواح تتموج أو تهتز مع الريح.
• تربيط ناقص أو مشال بعد التركيب عشان «يفتح المكان».
• دهان على صدأ بدون تنظيف، يبان بعد صيف واحد.
• لحام في الموقع بدون إعادة دهان، يصدّي من مكان اللحام.
• قواعد مسامير التثبيت فيها خارج المنسوب، ويتعوّض بحشوات غير مدروسة.

كل هذي العيوب يصعب تكتشفها بعد التغطية. عشان كذا الفحص قبلها أهم من أي فحص بعدها. ولما تقارن عرضين، اسأل عن هالنقاط بالذات، وهذا دليل مقارنة عروض المقاولات يساعدك.

مواصفات الهياكل المعدنية اللي لازم تنكتب في العرض

عرضين بنفس السعر ممكن يكون بينهم فرق كبير في الحديد نفسه. الفرق ما يبان في الرقم الإجمالي، يبان في المواصفات. وأي مواصفة ما انكتبت في العرض، صعب تطالب فيها بعدين.

اختيار الرتبة والمقاسات شغل المكتب الهندسي حسب الأحمال، مو شغلك. اللي يهمك إن الرقم اللي في المخطط هو نفسه اللي في العرض، وهو نفسه اللي يوصل الموقع. وإذا وصلت لمرحلة العقد، هذي قائمة فحص قبل توقيع العقد تنفع لأي مبنى حديد، مو بس المستودعات.

وش يرفع أو ينزّل تكلفة الهياكل المعدنية؟

ما نقدر نعطيك سعر للمتر قبل ما نشوف المشروع، لأن تكلفة الهياكل المعدنية تتحدد من قرارات التصميم أكثر من المساحة نفسها. هذي أهم الأشياء اللي تحرّك الرقم:

• البحر الحر: كل ما زادت المسافة بين الأعمدة بدون أعمدة وسطية، ثقلت المقاطع وزاد وزن الحديد.
• الارتفاع والأحمال: رافعة علوية، أو رفوف عالية، أو معدات معلقة في السقف، كلها ترفع وزن الهيكل وحجم القواعد.
• الحماية من الصدأ: الدهان العادي غير الجلفنة أو الدهان متعدد الطبقات اللي نشدد عليه في المواقع الساحلية.
• التغطية والعزل: الصاج المفرد غير الساندوتش بانل، وسماكة العزل نفسها تفرق.
• الموقع: نتيجة فحص التربة، وسهولة دخول الرافعة والشاحنات، وبُعد الموقع عن الورشة.
• حدود النطاق: هل العرض يشمل القواعد الخرسانية والأبواب والكهرباء، ولا الهيكل والتغطية بس؟ هنا يطلع أغلب الفرق بين عرضين.

نفس المنطق مشروح بالتفصيل للهناجر في عوامل تكلفة بناء هنجر.

وش ترسل عشان تجيك تسعيرة تصنيع هياكل معدنية دقيقة؟

• المخططات لو موجودة، ولو ما فيه، الأبعاد التقريبية: الطول والعرض والارتفاع.
• الاستخدام، وأي حمل خاص: رافعة، ميزانين، ألواح شمسية.
• موقع المشروع، لأن البيئة تحدد نوع الحماية من الصدأ.
• نوع التغطية المطلوبة فوق الهيكل، لأنها تأثر على المدادات.
• هل التركيب داخل، ولا تبي توريد بس؟

والهيكل المعدني هو أساس الهناجر والمستودعات والمصانع. ولأعمال الحديد الأصغر مثل السلالم والدرابزين والمظلات، شوف الأعمال المعدنية والتصنيع. ولو تبي جهة وحدة تمسك المشروع كله من التصميم للاستلام، شوف تسليم مفتاح.
